Difracción de rayos X de cristal único
1.La máquina de cristal único adopta la tecnología de control PLC.
2. Diseño modular, accesorios plug and play.
3. Equipo de enclavamiento de puerta de plomo electrónico con doble protección.
4. Tubo de rayos X de cristal único: se puede seleccionar una variedad de objetivos, como Cu, Mo, etc.
5. El monocristal adopta tecnología concéntrica de cuatro círculos para garantizar que el centro de ningún goniómetro permanezca sin cambios.
- Tongda
- Liaoning, China
- 1—2 meses
- 100 unidades por año
- información

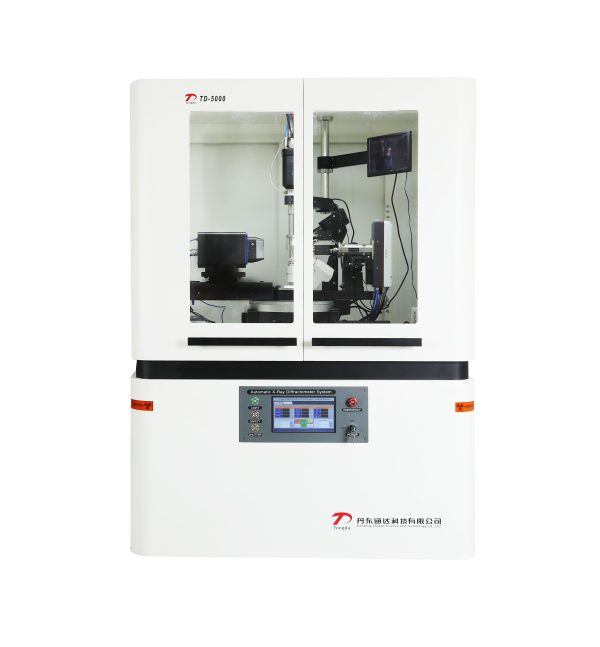

Difractómetro de rayos X de monocristal TD-5000 (difractómetro de rayos X de monocristal)
El detector de píxeles híbridos representa un avance revolucionario en el campo de los detectores de rayos X, ya que permite una mejor calidad de datos a la vez que garantiza un bajo consumo de energía y una refrigeración eficiente. Este detector combina la tecnología clave de conteo de fotones individuales con píxeles híbridos para su aplicación en diversos campos, como la radiación sincrotrón y las fuentes de luz de laboratorio convencionales, eliminando así la interferencia del ruido de lectura y la corriente oscura. La tecnología de cable de imagen híbrido permite detectar directamente señales de rayos X más distinguibles. Además, el detector ofrece una alta eficiencia para proporcionar datos de alta calidad incluso en las muestras más complejas.
Presentación del producto: Difractómetro de rayos X de monocristal TD-5000
Exclusivo para el mercado nacional: para cubrir la brecha en el mercado nacional.
Detector de píxeles mixtos Piltus
El difractómetro de rayos X de cristal único TD-5000 (single crystal xrd) se utiliza principalmente para medir la estructura espacial tridimensional y la densidad de la nube electrónica de materiales inorgánicos y orgánicos. El detector de píxeles híbridos proporciona la mejor calidad de datos, a la vez que garantiza un bajo consumo de energía y una refrigeración mínima. El detector combina las dos tecnologías clave de conteo de fotones individuales y píxeles mixtos, y se utiliza en diversos campos, como la radiación de sincrotrón y las fuentes de luz de laboratorio convencionales. Elimina eficazmente la interferencia del ruido de lectura y la corriente oscura, la tecnología de píxeles híbridos permite detectar rayos X directamente, facilita la resolución de la señal y proporciona datos de alta calidad de forma eficiente.
Equipos criogénicos:
Los datos recopilados mediante el equipo criogénico ofrecen resultados más óptimos, y gracias a su acción, se pueden mejorar las condiciones, lo que permite que incluso un cristal imperfecto obtenga resultados ideales. Asimismo, un cristal ideal puede obtener resultados aún mejores.
Rango de control de temperatura: 100 K~300 K
Consumo de nitrógeno líquido: 1,1-2 L/h
Precisión de control: 0,3 K
Difracción de rayos X de cristal único
Precisión del instrumento:
Precisión de repetición del ángulo 2θ:0,0001°；
Ángulo de índice mínimo:0,0001°；
Rango de control de temperatura:100.000—300.000
Precisión del control:±0,3 K
El difractómetro de rayos X de monocristal TD-5000 (XRD de monocristal) utiliza la tecnología de cuatro círculos concéntricos para garantizar que el centro del goniómetro permanezca invariable, independientemente de la rotación. Esto permite obtener datos precisos y una mayor integridad de los datos, y los cuatro círculos concéntricos son esenciales para el escaneo rutinario de un solo cristal. Además, incorpora un detector que proporciona datos de mayor calidad y un escaneo más rápido.
Características del detector:
Área sensible [mm2]:83,8 × 70,0
Tamaño del píxel [µm2]:172 × 172
Espaciado de píxeles:< 0,03%
Frecuencia máxima del collar [Hz]:20
Tiempo de lectura [ms]: 7
Rango de energía [keV]: 3,5 - 18
Resultados de la prueba:
Accesorios opcionales：
Lente de enfoque de película multicapa:
Tasa de tubos de rayos X:30W o 50W；Divergencia：0,5~1 mrad；
Objetivo del tubo de rayos X:Lunes / Con lugar；Punto focal：0,5~2 mm。
Rendimiento de ventas:
El personal técnico de la empresa completó la instalación y depuración del difractómetro de rayos X monocristalino extranjero, y los resultados de las pruebas fueron muy satisfactorios para los usuarios extranjeros. El funcionamiento, la estabilidad y el servicio posventa fueron elogiados unánimemente por los usuarios extranjeros.
Ventajas distintivas del núcleo
Pionero tecnológico que llena los vacíos domésticos
Tongda es contratista del Proyecto Especial Nacional de Desarrollo de Instrumentos y Equipos Científicos Principales. En 2013, estableció la Estación de Trabajo de Expertos Académicos con el académico Chen Xiaoming. En 2021, se lanzó oficialmente al mercado el primer difractómetro de rayos X monocristalino de producción nacional con derechos de propiedad intelectual desarrollados independientemente, fabricado por Tongda.
Una empresa innovadora impulsada por la I+D
El personal de I+D de la empresa representa hasta el 30% de su plantilla, con un total de 23 patentes y 7 derechos de autor de software. Su cartera de productos abarca toda la serie, incluyendo difractómetros de la serie TD, difractómetros de sobremesa, espectrómetros de absorción, difractómetros monocristalinos de rayos X, orientadores de cristales y analizadores de cristales, lo que la consolida como un fabricante profesional de instrumentos analíticos de rayos X.
Pionero en la integración profunda de IA con brazos robóticos
El difractómetro totalmente automatizado con IA de Tongda logró una integración temprana del control de brazo robótico de alta precisión con tecnología de IA en la industria. Sus principales características incluyen: compatibilidad con la carga automática de muestras de diversos tipos, como polvos, películas delgadas y bloques; control remoto mediante una aplicación móvil con apertura y cierre automático de la puerta para mayor seguridad en las pruebas; y un diseño modular que facilita las actualizaciones y el mantenimiento, lo que permite una funcionalidad "plug-and-play".
El valor fundamental de elegir Tongda
Lo que usted adquiere no es sólo un instrumento, sino también: soporte técnico continuo del equipo de expertos académicos, una herencia tecnológica que llena las brechas nacionales, una respuesta rápida respaldada por un equipo de I+D del 30% y experiencia en integración de sistemas de importantes proyectos especiales nacionales.
Tongda siempre ha creído que: la calidad es vida, la credibilidad es la base, la innovación es la fuerza impulsora y el talento es el recurso: esta es la diferencia esencial entre nosotros y los proveedores de equipos comunes.
